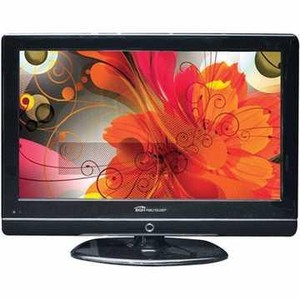

BGH BL3209S

Comunidad de Técnicos Electrónicos

Toda la información aquí reunida es producto del esfuerzo de nuestra comunidad. Lo hacemos día a día para tener la información técnica necesaria y que todos nos beneficiemos de ello. Si quieres formar parte de esta gran sociedad donde la palabra «Premiun» está prohibida te esperamos en nuestro Foro.

Información Técnica

Marca y Modelo: BGH BL3209S

Chasis: MTK8222

Control Remoto: ER-31951B / 3567 – Mostrar

Main Board: RSAG7.820.1637 – Mostrar

Power Board: RSAG7.820.1377 – Mostrar

Panel (Pantalla): AUO T315XW02 VS / LC320WXN-SBD1 / LC320WXN-SCA1

Firmware: SPI Flash

Service Manual: Si

Diagrama: Power Board / Main Board

Manual de Usuario: Si

Modo Service: Si

Aparato Equivalente

TELEFUNKEN TKL3297S

Modo Service

«Importante: Ingresar al menú de servicio es una tarea exclusiva para personas calificadas en reparaciones. Cualquier cambio que se efectuara sin saber lo que se está haciendo puede dejar inutilizado el aparato y en algunos casos prácticamente inservible. Por favor no invente, estas configuraciones NO hará que el aparato obtenga más prestaciones»

  • Encender el TV
  • Presionar la tecla «Menú»
  • Seleccione Sound – «Balance»
  • Colocar Balance en «0»
  • Ingresar la secuencia «1969»
  • Para salir, presione POWER

Descargar

BGH BL3209S – Descargas
  • BGH – BL3209S – RSAG7.820.1637 – SPI Flash
  • Diagrama – Main Board – RSAG7.820.1637
  • Diagrama – Power Board – RSAG7.820.1377
  • Manual de Usuario
  • Procedimiento para desbloquear el Modo AGING y anular el Modo Service
  • Service Manual – BGH BL3209S
  • Service Manual – AUO T315XW02 VS
  • Service Manual – LC320WXN-SBD1
  • Service Manual – LC320WXN-SCA1
  • Fotos
Tamaño:34,2 MB



Te sirvió la información?
BGH BL3209S
Promedio 5 (100%) de 3 votos

Si la información disponible para descargar está mal o hay algún enlace roto reportarlo aquí.

Recomendaciones

Ten en cuenta que esta información en algunos casos requiere de conocimientos avanzados para aplicarla en reparaciones. Si no estás seguro a lo mejor es conveniente recurrir a un técnico especializado.

El contenido que aquí se comparte es sólo para éste aparato. Si se intentara instalar un Firmware en otro equipo, por ejemplo, éste podría quedar inutilizable. Giotronika Información Técnica no se responsabiliza por el mal uso.

Tipos de Firmware

  • Eeprom
  • SPI Flash
  • Nand Flash
  • Nand Flash (eMMC)
  • Upgrade
  • PKG

Esa es la manera en la que los identificamos al subirlos. No siempre se encontrarán disponibles para todos los aparatos, hacemos lo posible para actualizarlos.
